石灰と水の自然反応。 強く・速く・確実・取扱い簡単！
|
HPロックトーンは、破砕力（膨張圧）が大幅に向上、二次破砕処理時間が短縮されます。 作業効率：HPロックトーンは、水混錬作業が不要な「後注水」方式のため能率向上と保安の確保が期待できます。 作業の安全性：HPロックトーンは、破砕後の機器を用いた二次破砕作業が可能。 遠隔操作や粉塵集積必要なし。 |

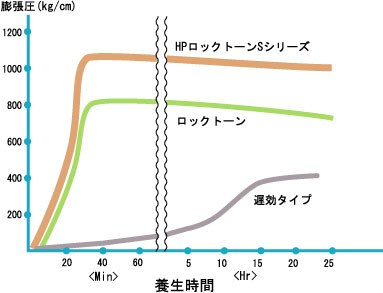

膨張圧の比較
HPロックトーンの種類
HPロックトーンSB（粒状タイプ）
|
●ベンチ、盤下げ等垂直方向堀削用 ●MD工法の適用（小孔径分野） ●最適ビット径40〜50mmΦ |  |
HPロックトーンSP（カプセルタイプ）
|
●隧道、法面等横方向堀削用 ●水中、海中等水孔堀削用 ●最適ビット径 40〜42mmΦ 尚、大孔径用（ビット径65mmΦ）のご注文にも応じます。 |  |
HPロックトーンSL（カプセルタイプ）
|
●大孔径分野 ●法面、盤下有筋コンクリート ●最適ビット径 50〜75mmΦ |  |
| 銘柄 | M10 | 1020 | 2030 | 収納状態 | 一本重量 |
| 適用温度 | -5〜10℃ | 10〜20℃ | 20〜30℃ | ||
| HPロックトーンSB | ○ | ○ | ○ | ケース重量20kg 小袋5kg×4ヶ | ----- |
| HPロックトーンSP | ○ | ○ | ○ | ケース重量20kg 小袋4kg×5ヶ | 34Φ×250g （約19cm長） |
| HPロックトーンSL | ○ | ○ | ○ | ケース重量20kg | ----- |
HPロックトーンの施工手順
破砕剤の革命児！
自然反応で安心、安全の高パワー！
▼作業中は必ず保護眼鏡を着用ください。
▼作業後充填孔は絶対に覗かないでください。
▼養生時、養生シート、防爆シート等で覆い30分間は養生してください。
▼作業中は必ず保護眼鏡を着用ください。
HPロックトーンSB 破砕手順
最適ビット径 40〜50mmΦ
カートリッジ注水
 |
 |
 |
|
 |
|
 |
| 充填作業 専用充填器BC-20/FC-20をご使用ください |
注水作業 専用カートリッジをご使用下さい。 |
養生作業 | 破砕 |
チューブ注水
 |
|
 |
|
 |
|
 |
| 充填作業 スティック充填法 |
注水作業 注水分配器・注水チューブをご使用ください。 ヘッド差利用/ポンプ使用 |
養生作業 | 破砕 |
HPロックトーン カプセルタイプ破砕手順（横穴）
スリット穿孔・後注水を特徴として、保安面が著しく向上した破砕施工法です。
最適ビット径 40〜50mmΦ
 |
|
 |
|
 |
| 1)スリット穿孔 | 2)注水チューブ挿入 | 3)ロックトーンSP装填 | ||
 |
|
 |
|
 |
| 4)注水チューブ・注水分 配器延長チューブ結合 |
5)注水（ヘッド差利用／ポンプ使用） | 6)破砕 |
穿孔範囲
| 穿孔径 | 孔長 | |
| 横穴 | 40〜50mmΦ | 0.3〜1.2mm |
注水チューブ（専用チューブをご使用ください）
| 材質 | 寸法 | チューブ長さ |
| 軟質透明塩化ビニール | 外径6mmΦ 内径6mmΦ | 1.5m |
