SEリバースは、幅広い土質に対していろいろな用途に適応でき、また、低コストで「土のリサイクル」が実現できる、セメントや樹脂成分を一切含 まない特殊石灰複合系改良材です。

SEリバースの種類

SEリバース－L：殊石灰複合系汎用型 特徴／水の高い粘性土・シルト質土・有機質土・ローム土・黒ぼく土や低温期の改良に有効 SEリバース－LX：特殊石灰複合系発塵抑制型 特徴／Lと同様の場合でかつ市街地・建物密集地域等の改良に伴う発塵抑制が必要な場合に有効 SEリバース－LS：特殊石灰複合系高含水泥土の固化用 特徴／河川や池の浚渫泥土及び杭打ちや推進工事で発生

SEリバースの特徴

■長期安定に加え短期安定効果を有し、処理直後からの強度発現により、改良後すぐに転圧が可能 ■構成成分中の石灰・石膏により、有機を含む酸性土壌においてもポゾラン反応・エトリンガイド生成反応を促進し、改良効果を発揮 ■石灰の水和反応による発熱で強度発現が促進されるため、冬季など低気温時にも改良可能 ■繰り返し、固化反応をおこすため、改良土の再利用やストック後の再使用が可能

工事風景

使用建機の例

バケットロータリー	スタビライザー
ミキシングフォーク	移動式土質改良機

発塵抑制型の工事風景

SEリバースLX　(発塵抑制型）	従来のセメント系固化材（一般品）

SEリバースによる処理土固化原理

石灰水和反応

土質改良材中の生石灰（CaO）成分により、土中水と反応して消石灰（Ca（OH）2)を生成し、発熱反応により一部の土中水分は蒸発する。

エトリンガイド

土質改良材中の石膏（CaSO4）成分により、消石灰と土中のアルミナ（Al2O3）、石膏、水とが反応して下図に示すような針状のエトリンガイドを生成し、土粒子を架橋する。

ホゾラン硬化反応

土中成分であるシリカ（SiO2）及びアルミナ（Al2O3）と石灰成分との反応が進行し、ケイ酸カルシウム水和物やアルミン酸カルシウム水和物を生成し、土粒子間を固結させる。

炭酸化反応途

消石灰が土中及び空気中の炭酸ガスと反応し炭酸化して、処理土が緻密化する。

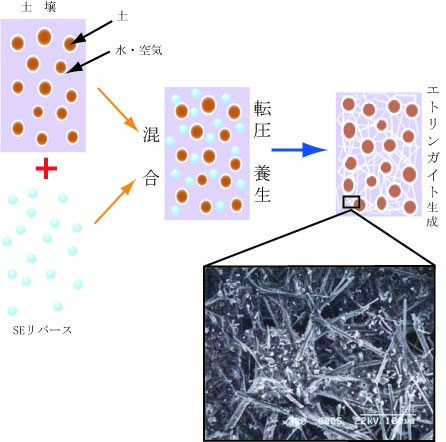

土の固化（イメージ図）

試験データ

試験データ1

1) 河川浄化工事［長野県諏訪市（諏訪湖）］ 原土：　湖の浚渫土 含水比：196.08% 湿潤密度：1.234g/cm3 乾燥密度：0.417g/cm3 一軸圧縮強さ：14.30kN/ 目標強度：200kN/ セメント系固化材：240kg/ｍ3 生石灰：200kg/ｍ3 SEリバース-LS：90kg/ｍ3

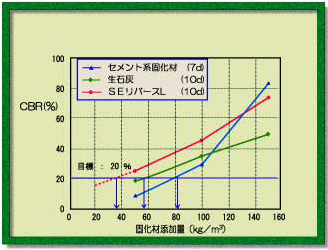

試験データ2

2）農道整備工事　［山梨県内］ 原土：高有機質土 含水比：28.82% 湿潤密度：1.869g/cm3 乾燥密度：1.451g/cm3 CBR：1.1% 目標強度：20% セメント系固化材：82kg/m3 SEリバース-L：36kg/m3

六価クロム溶出試験

セメントを含まない石灰系固化材は、六価クロム溶出試験の対象外です。
【国土交通省のセメント系固化処理土検討委員会による「セメント系固化処理土に関する検討平成14年5月29日」から抜粋】
従って、平成12年3月24日の建設省通達（建設省技調発　第48号）における石灰系固化材とはセメントを含む製品が対象ですので、石灰そのものとセメントを含まない石灰系固化材はいずれも対象外で、六価クロム溶出試験を行う必要はありません。・・・・・・・・

セメント及びセメント系固化材の地盤改良への使用及び改良土の再利用に関する当面の措置について（石灰そのものと、セメントを含まない石灰系固化材はいずれも対象外との見解を当時の建設省からいただきました。）
SEリバースは、セメント不含有のため、国土交通省の発表の材料には該当しませんが、自主的にSEリバースを使用した改良土の各種重金属、揮発性有機塩素化合物の溶出試験等を実施しております。

お問い合せ

河合石灰工業株式会社　営業部
〒503-2291　岐阜県大垣市赤坂町2093番地
TEL：0584-71-1122（直通）　0584-71-1121（代表）
FAX：0584-71-1361
MAIL：sales@mail.kawai-lime.co.jp
